螺絲端子型鋁電解電容器 RWX系列

作者：黑金剛電容    發布時間：2020-07-31 11:40:26  訪問量：6914  來源：NCC電容

螺絲端子型鋁電解電容器 RWX系列

● RWF系列的高容量化。

●保證壽命85℃  5,000小時。

●最適合于UPS設備和伺服壓力機等重視容量性能的用途。

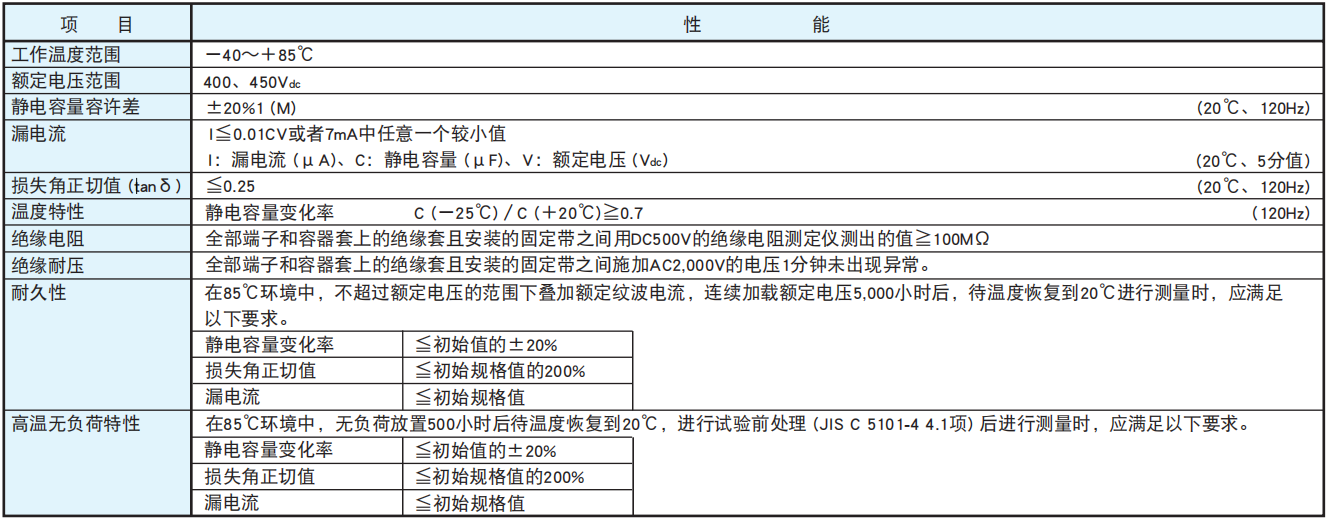

◆規格表

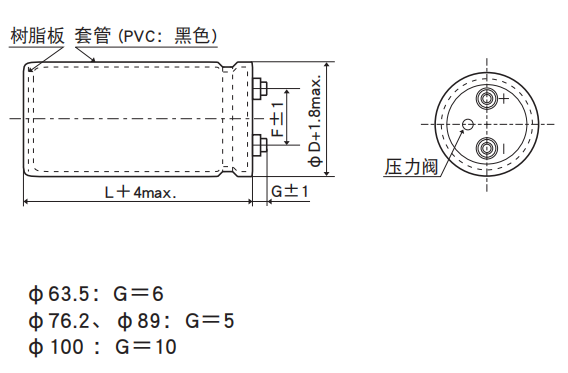

◆尺寸圖 (CE331 形)［mm］

●端子代碼：LG

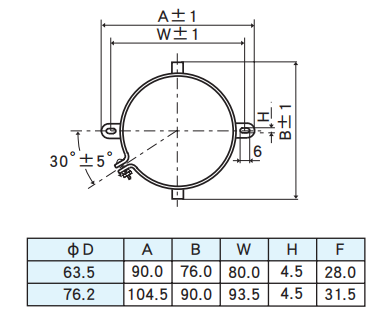

●綁帶代碼：B

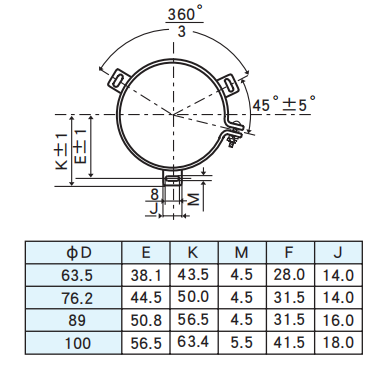

●綁帶代碼：C：標準

＜端子螺絲規格＞

 ～φ89 十字六角長螺絲　M5×0.8×10    φ100 十字圓型小螺絲　M8×1.25×16

螺絲擰緊最大容許轉距　3.23N·m            彈簧墊圈　平墊圈

                                                               螺絲擰緊最大容許轉距　6.31N·m

(注1) 端子螺絲及安裝綁帶分批交貨為標準規格。 　

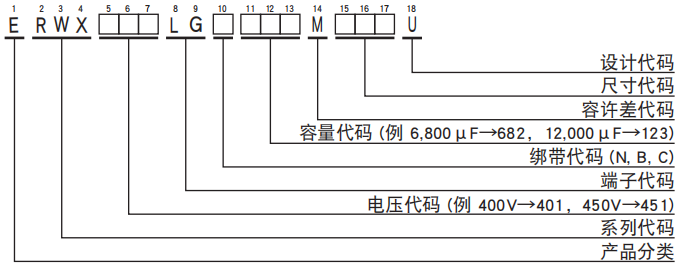

◆產品型號體系

產品型號代碼的詳細介紹請參考「產品型號的表示方法 (螺絲端子型)」。

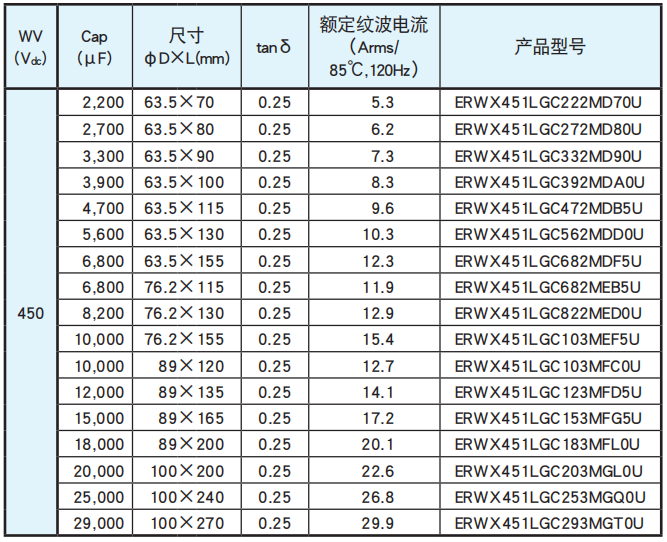

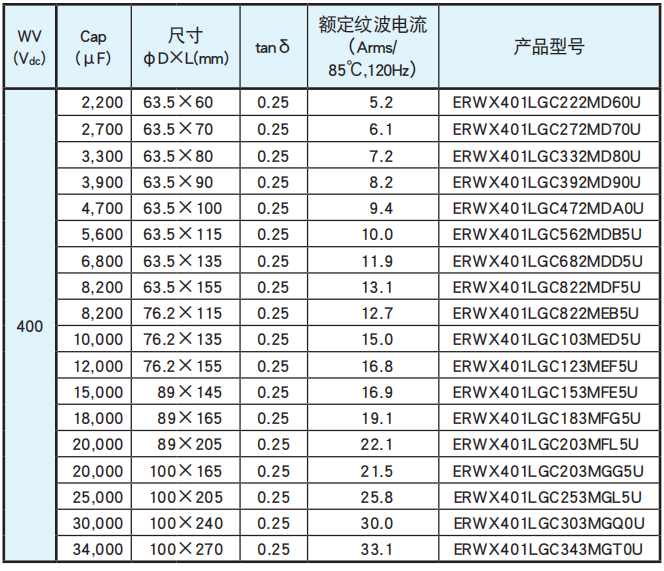

◆標準品一覽表

◆額定紋波電流頻率修正系數

紋波頻率與標準品一覽表的規定值相異時，請使用小于乘以下表系數所得之值的值。

 ●頻率修正系數

※ 鋁電解電容器由于在紋波電流疊加時自我發熱、溫度上升而老化，每升溫 5 ～ 10℃壽命減少一半。

要想保持長壽命請?jiān)谑褂眠^程中降低紋波電流。 此外， 額定電壓的 80% 以上到額定電壓范圍內可通過降低電壓延長壽命。
